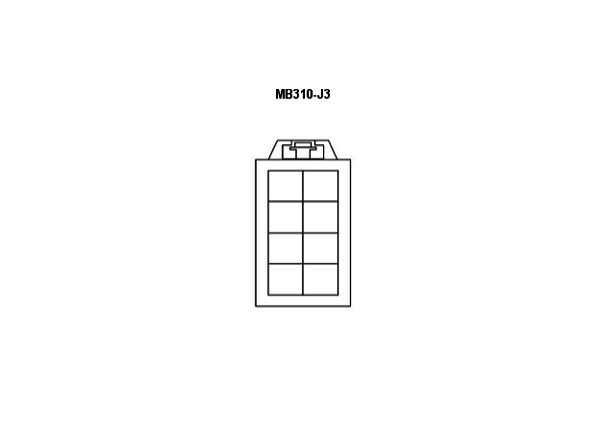

Pin
Electrical / Infotainment / Infotainment External Interface / DA-WD-M02107-01 - Auxiliary USB Board

Pos No
Name
1
VBus In
2
USB Iris D-
3
USB Iris D+
4
Ground
5
Audio Ground
6
Audio Right
7
Audio Left
8
Line In Detect
SCR
Ground (shield)


   Note
