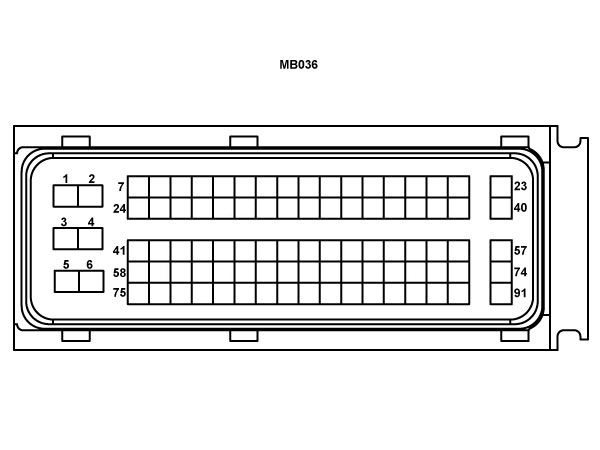

1
| Main Ground 1 |
2
| Main Ground 2 |
3
| Power Supply1 |
4
| Main Ground 3 |
5
| Power Supply2 |
6
| Power Supply3 |
7
| Pump Current - Upstream UHEGO RH-Bank |
8
| Virtual Ground- Upstream UHEGO RH-Bank |
9
| Spare |
10
| Upstream UHEGO RH-Bank |
11
| Spare |
12
| Spare |
13
| Output - MAF Sensor Right |
14
| Terminal 50 R |
15
| Ground - MAF Sensor Right |
16
| Spare |
17
| Interlock switch |
18
| MAF Mass Output (Right Hand Bank) |
19
| Starter Motor Relay Low Side |
20
| Injector 10 Ground |
21
| DMTL Pump |
22
| Upstream Lambda Heater Ground(RH Hand Bank) |
23
| Downstream Lambda Heater Ground(RH Hand Bank) |
24
| Spare |
25
| Upstream Lambda Virtual Ground (LH Hand Bank) |
26
| Upstream Lambda NERNST (LH Hand Bank) |
27
| Upstream Lambda Pump Current (LH Hand Bank) |
28
| Spare |
29
| Spare |
30
| MAF Sensor NTC Output (Left Hand Bank) |
31
| Spare |
32
| MAF Ground (Left Hand Bank) |
33
| Spare |
34
| Spare |
35
| Fuel Rail Pressure / Temperature |
36
| Spare |
37
| Reserve Pump Output Low Side Drive |
38
| DMTL Valve |
39
| Electrical Exhaust Valve (Left Hand Bank) |
40
| Injector 13 Ground |
41
| Downstream Lambda Signal Output (Left Hand Bank) |
42
| Spare |
43
| Downstream Lambda Signal Ground (Left Hand Bank) |
44
| Secondary Valve 2 Pressure Ground |
45
| Fuel Rail Pressure/Temp Pressure |
46
| Fuel Rail Pressure/Temp Ground |
47
| Spare |
48
| Spare |
49
| Spare |
50
| Ignition input (Terminal 15) |
51
| Secondary Air Valve 2 Pressure Sensor Signal |
52
| MAF Mass Output (Left Hand Bank) |
53
| Starter Motor Relay High Side |
54
| Spare |
55
| Injector 11 Ground |
56
| Electrical Exhaust Valve (Right Hand Bank) |
57
| Purge Valve |
58
| Spare |
59
| Spare |
60
| Transmission CAN High |
61
| Transmission CAN Low |
62
| Spare |
63
| Spare |
64
| Accelerator Pedal Sensor Ground APP2 |
65
| Accelerator Pedal Sensor Signal APP2 |
66
| Accelerator Pedal Sensor +5V APP2 |
67
| Reserve +5V Supply |
68
| Alternator LIN |
69
| Secondary Air Pump1 |
70
| Secondary Air Pump2 |
71
| Electrical Dump Valve (Left Bank) Ground |
72
| Injector 9 Ground |
73
| Injector 12 Ground |
74
| Downstream Lambda Heater Ground (Left Hand Bank) |
75
| Downstream Lambda Signal Output (Left Hand Bank) |
76
| Downstream Lambda Signal Ground (Left Hand Bank) |
77
| CCP High |
78
| CCP Low |
79
| Powertrain CAN High |
80
| Powertrain CAN Low |
81
| Accelerator Pedal Sensor Ground APP1 |
82
| Accelerator Pedal Sensor Signal APP1 |
83
| Secondary Air Pump 2 Sensor 5V |
84
| Electric Fuel Pump 1 (PWM) |
85
| Fuel Rail Pressure / Temp 5V |
86
| Permanent Supply T30 |
87
| ECM Main Relay Control |
88
| Electrical Dump Valve Ground (Right Hand Bank) |
89
| Spare |
90
| Spare |
91
| Upstream Lambda Heater Ground (Left Hand Bank) |
